Centro de Comunicaciones

El Centro de Comunicaciones (Communication Center) es un espacio de ayuda, búsquedas, notificaciones y actualizaciones, al que le podemos sacar provecho, y en general tiene las siguientes funciones:

• Área de Búsqueda. que permite encontrar una palabra o frase dentro de toda la documentación del programa; aunque permite configurar en que archivos de ayuda buscar.

• Acceder al Subscription Center, que es un programa de pago de Autodesk, donde se puede recibir soporte técnico, descarga del software (por ej. AutoCAD Civil 3D) y software complementario, clases por internet, etc.

• Notificación de actualizaciones (parches de mantenimiento)

• Enlace a Subscripciones RSS. Permite recibir notificación de nuevo contenido de fuentes RSS.

Para el caso, de la ultima función que señalo, les explico como agregar una dirección de subscripción, ¿adivinen cual? ;)

1.  De un clic a la flecha negra, junto al icono de los binoculares.

2.  Del menú desplegable, seleccione Search Setting

3.  Del dialogo InfoCenter Setting, selecciones RSS Feeds

4. Clic al icono de Add… (arriba al centro)

5.  En dialogo de Add RSS Feed agregar la siguiente dirección y luego clic al botón Add.

http://geo-civil.blogspot.com/feeds/posts/default

6.  Finalmente damos clic al icono de antena, para ver los resultados.

AutoCAD Civil 3D - Generar Superficie Desde Curvas de Nivel

Hola a todos, había estado un poco mal de salud; pero ya de vuelta.

En esta oportunidad quiero mostrarles a través de un vídeo como generar una superficie en AutoCAD Civil 3D , cuando se tienen curvas de nivel (que también suele ser una pregunta recurrente); esto es una continuación de el post Vídeos AutoCAD Civil 3D y AutoCAD Map - I Parte, donde explique como importar y preparar las curvas, a partir de un ESRI SHP.

DESCARGAR

Ambientes de Trabajo en AutoCAD Map 3D

Los que vienen usando AutoCAD Map, desde hace algún tiempo, (particularmente lo he usado desde la versión 2002, que viene dentro de Land Desktop), recordarán un conjunto de barras de herramientas que se cargaban a manera flotante, y que daba hasta pereza cerrarlas una a una, o buscar empotrarlas a los lados; luego también el menú Map, donde encontrábamos el conjunto de sub menús y comandos que conforman AutoCAD Map; pues hasta el día de hoy se mantiene para los nostálgicos esa configuración, la cual puede ser cargada desde el Workspace. Sin embargo, hay nuevas herramientas que se han desarrollado, las que definieron dos formas de trabajar, de acuerdo al origen de los datos:

• Map 3D for Drawings: Este es un ambiente de trabajo para mapeo, teniendo como insumo el formato de casa, es decir, DWG, por lo que pone a disposición un conjunto de menús, y herramientas para trabajar con este tipo de objetos.

• Map 3D for Geospatial: Este ambiente de trabajo, tiene como insumo datos geo-espaciales, como; SHP, SDF, archivos ráster, Base de Datos Espaciales (ArcSDE, Oracle, MySQL), etc. se trabajan de forma nativa (sin necesidad de conversión) a través de la tecnología de acceso a datos FDO (Feature Data Object)

Cabe aclarar que es posible combinar mapas con datos de ambos sistemas, y es posible también, convertir de un formato a otro y al revés.

Finalmente quiero apuntar un detalle, si trabajan con AutoCAD Map 3D, los ambientes ya están incluidos en el Workspace, pero si están en AutoCAD Civil 3D, digamos 2008 o 2009, aparece solamente Map 3D for Geospatial. Para cargarlos, pueden hacer lo siguiente.

1. Ejecutar el  comando CUI
2. Crear un nuevo Workspace (Ej. Map 3D for Drawings)
3. Editar el nuevo espacio de trabajo (Costumize Workspace)
4. Cargar parcialmente un archivo CUI (buscarlo en la carpeta support, donde están los demás archivos CUI)
5. Dar "Done" al Costumize Workspace"

Vídeo Interactivo AutoCAD Civil 3D

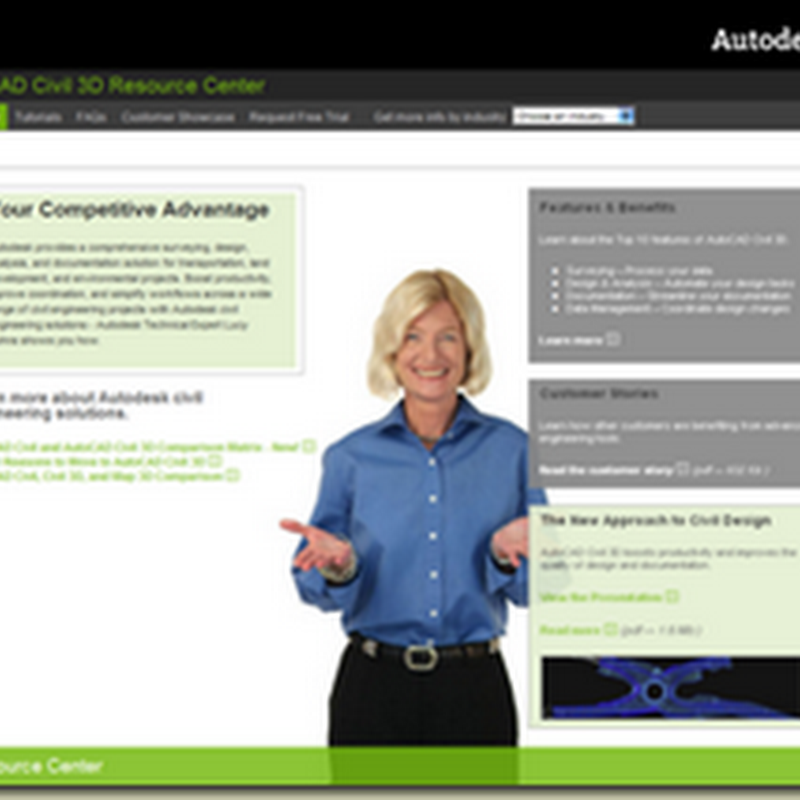

Les comparto en esta oportunidad, un vídeo interactivo de AutoCAD Civil 3D, que en poco tiempo ilustra algunas de las principales funcionalidades. Se destacan los siguientes temas:

• Integración de Datos Geo-espaciales, con proyectos civiles.
• El modelo dinámico, que facilita cambios inmediatos.
• Herramientas de trabajo en equipo, como son las Xrefs, Data Shortcuts y el Vault.
• Las funciones del armado de hojas de impresión.
• Herramientas de diseño hidráulico, que permiten resolver problemas de interferencia entre redes.

El vídeo es ameno, y pueden encontrar otros enlaces, como para solicitar una prueba de 30 días, pueden ver otros vídeos llamados Webcast, y si trabajan para el gobierno, el ultimo enlace les puede interesar.

ENLACE Road Ahead

Agregar Nuevas Unidades en AutoCAD Civil 3D

AutoCAD Civil 3D viene en unidades métricas e inglesas, es decir metros y pies; y hace poco un alumno me preguntó si podía expresar el área en varas cuadradas (unidad usada en El Salvador, y equivale 1.430828 por metro cuadrado); pues como hasta ese momento no lo había considerado, le dije que podía hacerse con programación, dado que AutoCAD puede expandir sus funciones con rutinas hechas en AutoLISP o VisualBasic. Sin embargo, me quedo la incógnita, y calculaba que se podía hacer sin necesidad de programar; así que buscando en la ayuda, encontré que los estilos de etiquetas de algunos objetos, como en este caso el de área, tiene una función llamada Expressions.

A partir del Expressions, se puede crear datos derivados, en base a las propiedades intrínsecas del objeto; para nuestro ejemplo nos interesa el área de la parcela (que está expresada en metros), la que multiplicaremos por el factor de 1.430828, para obtener su equivalencia en varas cuadradas.

Una vez creada la expresión, se la aplicamos al estilo de etiqueta, a través del Label Style Composer, obteniendo luego el resultado siguiente.

AutoCAD Civil 3D 2010

Autodesk, ha comenzado ya el anuncio de las versiones 2010 de sus productos, voy a comentar la novedades que destacan para AutoCAD Civil 3D, luego vemos las de Map, MapGuide y Raster Design; en el caso de  Land Desktop, este ya nos dijo adiós.

NOVEDADES

• Se mencionan mejoras con las herramientas de topografía (Survey). Ya las funciones del Survey son bastante buenas, pues directamente de un archivo crudo de una estación total, crea un plano de pre-ingeniería, que puede contener información de la poligonal, puntos, superficies, parcelas, etc. Habría que esperar que son estás mejoras.
• Reporte de cantidades, que enlaza dinámicamente el modelo para extraer de este el volumen de obra. Luego, AutoCAD Civil 3D, ya genera cálculos volumétricos de corte y relleno, así como de los materiales de la calle, y los presenta a manera de tabla; también crea reportes de áreas de parcelas, entre otros reportes, pero echamos de menos algunas funciones para personalizar estos reportes, como sub-totales, esperamos queden resueltas con esta nueva función.

• Interoperabilidad con Revit, que permite importar un modelo simple de edificio desde Revit.

• Asistente para diseño de intersecciones, esta creo que es una buena noticia, pues suele se uno de los elementos complejos de diseño, que ya se resolvían con ciertos método, pero resultaban un poco trabajosos, bueno estaremos a la expectativa.



• Mejorar en la generación de parcelas.
• Mejoras en la integración con Hydraflow stormwater, y ahora ya trabaja también en unidades métricas.

Finalmente dejo el enlace para que descarguen el Portafolio 2010

ENLACE

AutoCAD Resource Center (Español)

Autodesk a creado un nuevo espacio para los interesados en conocer y aprender algo de AutoCAD, enfocándose en usuarios de Latinoamérica, El sitio se llama AutoCAD Resource Center.

Dentro del contenido se encuentra lo siguiente:

Vea la Diferencia

Es una serie de videos en que se compara la manera de hacer algunas tareas, en la forma tradicional y luego con las nuevas funciones de AutoCAD 2009.

Historias de Clientes

Maneras en que AutoCAD a ayudado a profesionales en diseño y construcción. (PDF’s)

White Papers

Información reciente de AutoCAD 2009, que cubre aspectos técnicos y empresariales. (PDF’s)

Como

Tutoriales gratuitos de AutoCAD 2009 (Videos en ingles)

Consejos y Trucos

Estos son dados por usuarios de AutoCAD, ustedes mismos pueden compartir sus propios consejos y trucos.

Formule una Pregunta, etc.

ENLACE
