Compartir Proyectos de AutoCAD Civil 3D con usuarios de AutoCAD

Sucede que algunas veces tenemos dificultad para pasar nuestros archivos de AutoCAD Civil 3D a otros usuarios de AutoCAD, que pueden tener versiones anteriores, y no pueden leer los objetos propios de Civil 3D, incluso si usan una versión del mismo año. AutoCAD Civil 3D, tiene varias soluciones a esto, dependiendo del caso:

Guardar Como (Save AS),

• Permite guardar en formato DWG o DXF, incluyendo en versiones anteriores.

Objetos Proxy,

• Guarda una imagen de de objetos propios de Civil 3D, es decir, en AutoCAD veo la imagen de la superficie; pero no es la superficie.

Object Enabler,

• Programa gratis y complementario que permite a AutoCAD ver y consultar objetos propios de Civil 3D; pero NO editar, por ejemplo puedo revisar rumbos, distancias y áreas en una parcela.

eTransmit

• Herramienta que permite empaquetar los archivos asociados a un dibujo (xRef, fuentes, plot style, etc.), ya sea en un ZIP, en una carpeta o un sistema de carpetas, de paso puede convertir entre versiones, purgar el dibujo, manejar xRef, entre otras funciones.

Ahora, a este repertorio, se agrega una nueva herramienta de AutoCAD Civil 3D 2010: “Civil Batch Drawing Converter”, que tiene las siguientes características aplicadas a un conjunto de archivos de dibujo:

• Más sencilla de configurar que eTransmit
• Se puede asignar unidades (metro, pies, pulgadas, etc.)
• Descomponer objetos de Civil 3D a entidades más simples (líneas, arcos, polilíneas)
• Cambiar el formato a uno anterior
  • Current (AutoCAD 2010)
  • Current DXF (AutoCAD 2010)
  • AutoCAD 2007
  • AutoCAD 2004
  • AutoCAD 2000
  • R12 DXF
  • AutoCAD 2007 DXF
  • AutoCAD 2004 DXF
  • AutoCAD 2000 DXF
• Manejo de Referencias Externas.

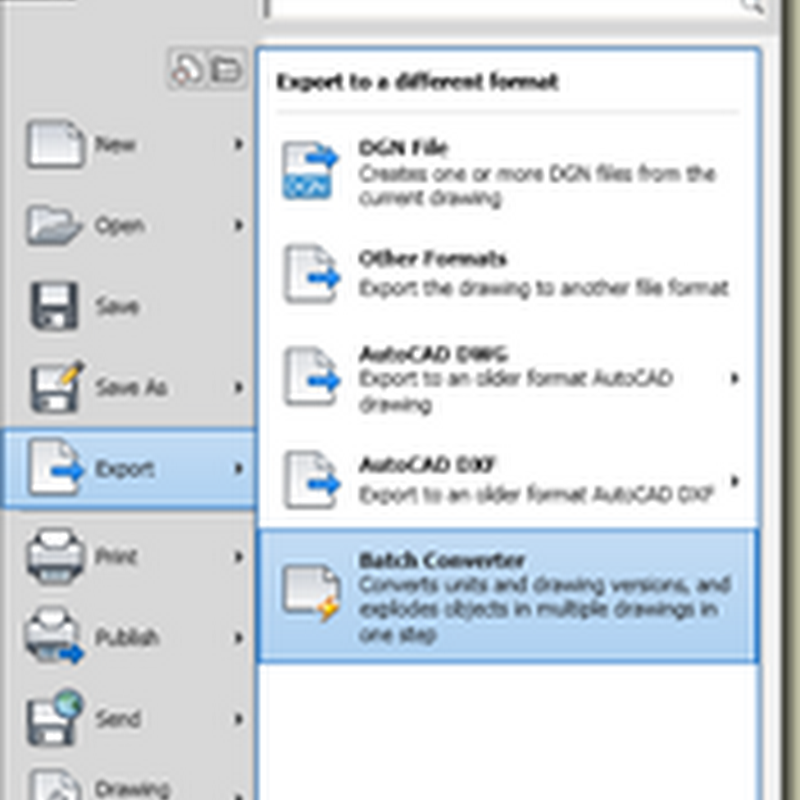

Esta función se ubica en el Menú de Aplicaciones, en el submenú de Export.
